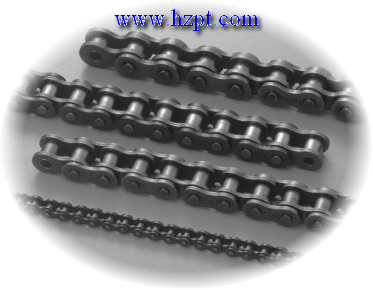

Motorcycle Chain

Chain,Chains,Special Chains,Motorcycle Chain 25H,25FH,415S,415H,420,420H,428,428H,428SH,520,520H,525,525H,530,530H,630,630H


Chain,Chains,Special Chains,Motorcycle Chain 25H,25FH,415S,415H,420,420H,428,428H,428SH,520,520H,525,525H,530,530H,630,630H

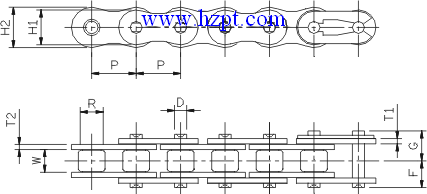

MAXTOP CHAIN NO.

Pitch

Width

Roller

Plate

Pin

Average
 Ultimate
Strength
kgf

Approx Weight
kg/m

P

W

Dia

Height

Thickness

Dia

Lengths

inch

mm

mm

R

H1 H2 T1 T2 D F G
25 1/4" 6.35 3.15 3.30 5.20 6.02 0.75 0.75 2.30 3.95 4.65 450 0.14
*25-2 1/4" 6.35 3.15 3.30 5.20 6.02 0.75 0.75 2.30 7.28 7.95 900 0.26
*25H 1/4" 6.35 3.15 3.30 5.20 6.02 1.00 1.00 2.30 4.35 5.15 540 0.16
*25FH 1/4" 6.35 3.15 3.30 5.86 5.86 1.00 0.75 2.30 4.15 4.95 560 0.17
415S 1/2" 12.70 4.88 7.77 8.50 9.90 1.00 1.00 3.60 5.50 6.70 920 0.54
415H 1/2" 12.70 4.88 7.77 10.40 12.00 1.50 1.50 3.96 6.55 7.95 1645 0.55
420 1/2" 12.70 6.35 7.77 10.40 12.00 1.50 1.50 3.96 7.35 8.75 1680 0.60
420H 1/2" 12.70 6.35 7.77 10.40 12.00 1.80 1.80 3.96 8.00 9.40 1800 0.68
428 1/2" 12.70 7.75 8.51 10.60 12.00 1.60 1.60 4.45 8.40 9.75 1885 0.74
428H 1/2" 12.70 7.94 8.51 11.30 12.30 1.80 1.80 4.45 9.00 10.30 2200 0.90
428SH 1/2" 12.70 7.94 8.51 11.30 12.30 2.00 2.00 4.45 9.50 10.80 2345 0.86
520 5/8" 15.875 6.35 10.16 13.00 15.10 2.00 2.00 5.08 8.85 10.25 3100 0.95
520H 5/8" 15.875 6.35 10.16 13.00 15.00 2.40 2.40 5.24 9.58 10.95 3200 1.08
525 5/8" 15.875 7.94 10.16 13.00 15.10 2.00 2.00 5.08 9.70 11.20 3010 1.02
525H 5/8" 15.875 7.94 10.16 13.00 15.10 2.40 2.40 5.24 10.50 11.70 3160 1.15
530 5/8" 15.875 9.40 10.16 13.00 15.10 2.00 2.00 5.08 10.45 11.90 3010 1.08
530H 5/8" 15.875 9.40 10.16 13.00 15.10 2.40 2.40 5.08 11.25 12.75 3010 1.21
630 3/4" 19.05 9.40 11.91 15.60 18.00 2.40 2.40 5.96 11.35 12.85 3770 1.44
630H 3/4" 19.05 9.40 11.91 15.60 18.00 3.20 3.20 5.96 13.10 14.60 3770 1.80

                                *Rollerless chain, R indicates Bushing diameter.
